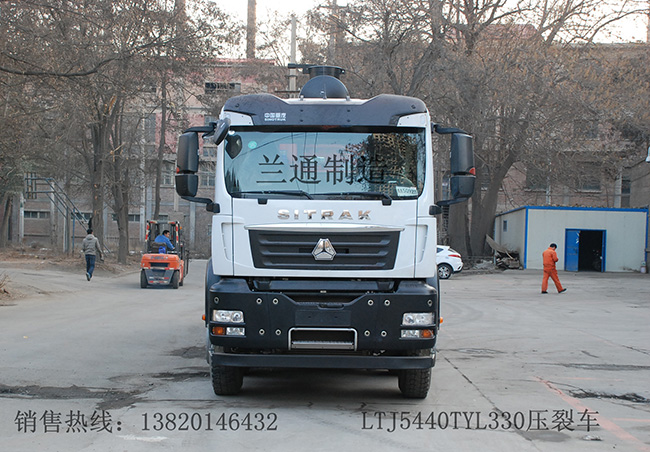

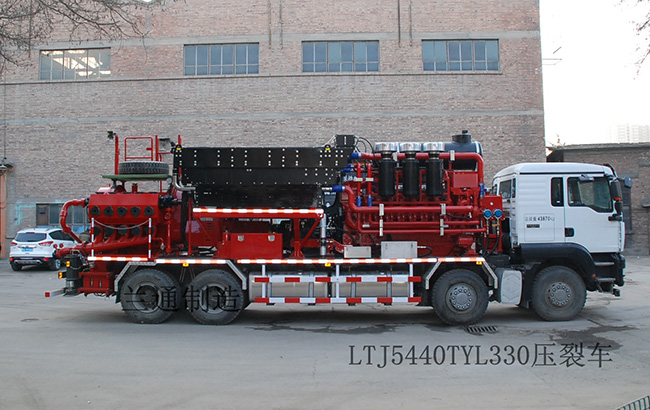

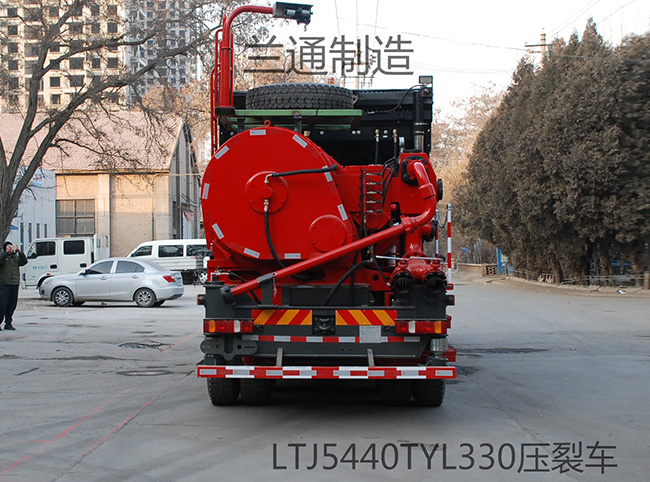

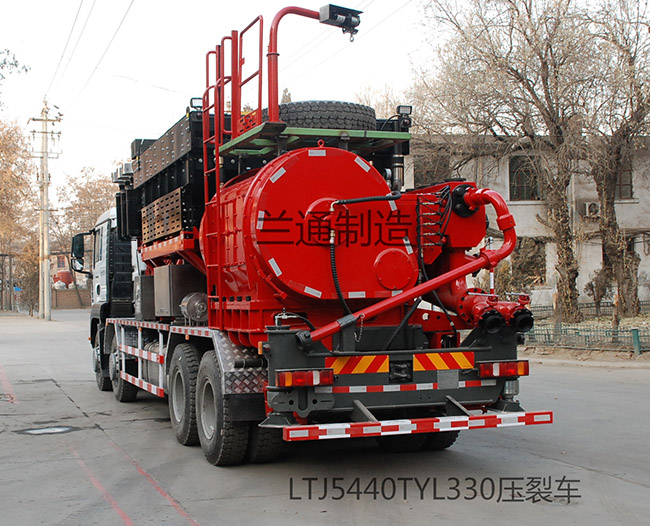

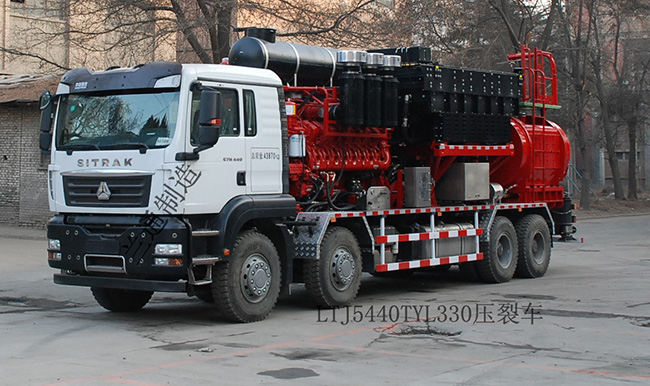

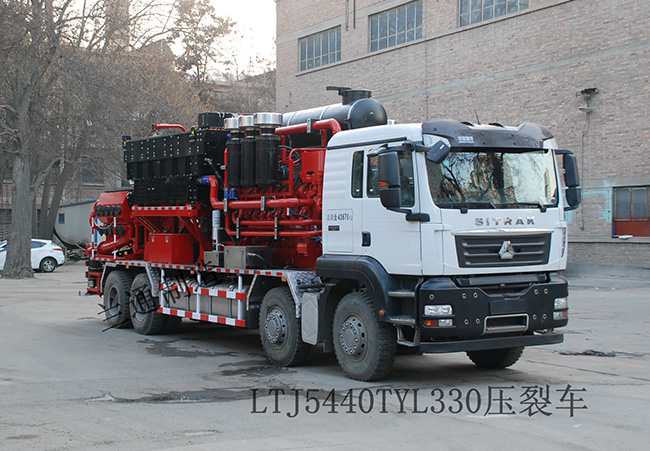

LTJ5440TYL330型压裂车
一、用途与特点
压裂车是根据特殊路况、地质条件和压裂施工工艺而研制的高端压裂设备装备,具有超高压力、大功率、大排量和长时间连续作业的特点,可应用于页岩气田、致密性油气田深井、中深井的各种压裂酸化作业。
二、基本配置
1.汽车:重汽(曼)ZZ5446V456MD2(国五)
2.台上柴油机:底特律16V4000S83L
功率:3300HP
转速:1900r/min
3.变速箱:艾里逊98320FS
总功率:3200HP
转速:1800~2100 r/min
4.主压泵:WYB3300/140(卧式五缸单作用泵)
柱塞直径:Φ100、Φ115mm
冲程:203.2mm
泵内速比:6.05882
三、基本参数
柴油机转速1900r/min
|
柴油机功率3200HP
|
柱塞直径
|
挡位
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
Ⅵ
|
冲次min-1
|
83
|
116
|
142
|
177
|
198
|
246
|
Φ100
|
排量L/min
|
667
|
930
|
1137
|
1413
|
1583
|
1970
|
压力MPa
|
130
|
110
|
98
|
81
|
73
|
58
|
Φ115
|
排量L/min
|
882
|
1230
|
1504
|
1869
|
2094
|
2605
|
压力MPa
|
105
|
94
|
77
|
62
|
55
|
44
|
四、外形尺寸(长×宽×高):11730×2500×3970mm
设备总重:44000kg
|
