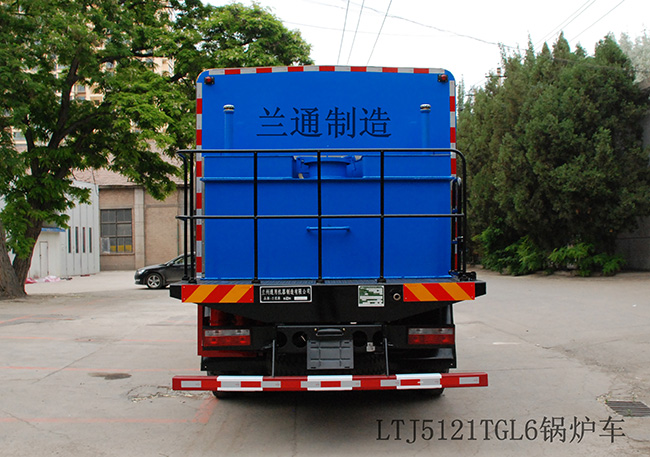

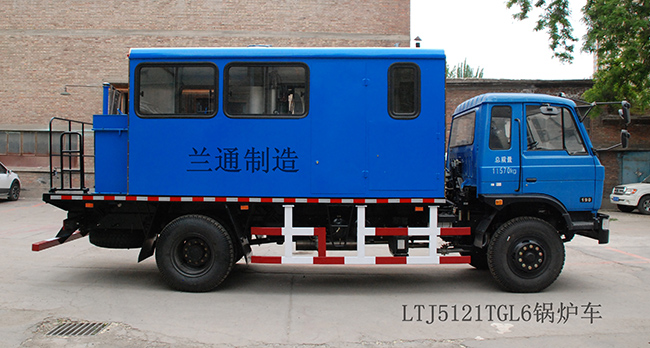

LTJ5121TGL6锅炉车技术协议

产品名称：LTJ5121TGL6锅炉车

一、设备的名称、型号、数量：

设备名称：锅炉车

设备型号：LTJ5121TGL6

订货数量： 1 台

二、设备概述及特点

1、：LTJ5121TGL6锅炉车适用于清除油管内、外壁和套管内壁上的结蜡，清除地面管线结蜡，油管管线解堵，疏通地面管线。锅炉是主要的台上作业设备，是技术先进的立式锅炉，装燃烧器，（用发电机组提供电力），采用半自动控制技术，温度表、压力表、油阀大小火控制、电源控制等组成，一人就可进行操作。

2、LTJ5121TGL6锅炉车适用各种工况下的工作

a. 在–35℃～＋50℃调节可以正常工作；

b. 可在海拔3500米以下正常工作，在海拔3500米以上可降效使用。

3、工作介质：清水

4、设备外形尺寸（L×B×H）：8000 x 2500x3580mm

设备总质量：11570 kg

三、制造规范、标准及准则

SY/T5961-2008　 清蜡设备

SY/T0540-94　   管式加热炉技术条件

SY5307-87　石油钻采产品装配通用技术标准

SY5308-87　石油钻采产品油漆通用技术标准

SY5301–87　石油钻采产品通用碳素钢和普通合金钢铸件通用技术条件

SY/5302–87　石油钻采产品通用灰铸铁件通用技术条件

SY/5304–87　石油钻采产品通用锻件通用技术条件

SY/5305–87　石油钻采产品通用焊接件通用技术条件

SY/5306–87　石油钻采产品通用机械加工通用技术条件

四、设备参数及性能指标

蒸汽最高压力：6 Mpa

最高蒸汽温度： 280 ℃

额定蒸发量：1200 ㎏/ h

五、设备的配置

LTJ5121TGL6锅炉车是由构架、发电机、立式蒸汽锅炉、水泵、控制柜、风机、燃烧器、电机、水柜、车棚、管汇装置组成。

1、地盘：东风康明斯发动机有限公司

发动机厂商：EQ1160GD5DJ载货汽车底盘

发动机型号：ISD180 50

发 动 机 功 率 ：132              发 动 机 排 量 ：4500

排 放 水 平 ：国 五          驱动形式：4X2 (单桥)    轴距(mm)：4500

2、构架

承装蒸汽立式锅炉车所有的零部件。它是由各种型钢组焊而成的。工作表面铺设了花纹板，以防打滑。

3、台上发电机装置

型号：4100P   （四缸柴油发电机）

为水泵动力及燃烧控制系统供电。额定功率： 20KW

4、立式蒸汽锅炉：

锅炉是主要的台上作业设备，立式锅炉，是近期研发的最新产品油耗低，热效率高，是由外壳、内壳、炉砖、盘管、组成。

一、型式：立式直流水管锅炉

二、工作介质：清水

三、最高工作压力：6 MPa

四、产汽量：不低于1200 kg/h

五、最高蒸汽温度：280℃

六、燃料：轻柴油

七、锅炉的设计、安装必须满足检修、盘管更换的实际需要

八、加热炉配备炉管余水吹扫装置

5、水泵

型式：卧式三缸高压陶瓷柱塞泵 （WS-82意大利进口）

最高工作压力：8MPa

最大排量：1260 L/H

最高转速：1450 r/min

驱动形式：电机

6、燃烧器型号：

LTGL6-1

7、开关式控制柜

仪表及操纵装置为箱式：包括照明灯、指示灯、陶瓷水泵转速、蒸汽压力装置等。

8、供风系统

风机及电机、风筒、控制开关、固定构架组成

9、燃油系统

齿轮油泵及过滤器、电机、管线、过滤器组成

10、水柜

容积：2.8m3（配备蒸汽加热装置）

中间设计防波隔板3mm钢板

水柜材料：5mm钢板

11、车棚

将台上发电机、水泵、立式锅炉、管汇、电器等罩于车棚之内，便于操作人员工作，达到冬季防寒，夏季防太阳照射，并设有夜间照明装置。

车棚骨架是由方钢组焊而成的，外皮为1mm铁皮成，两侧开门保证主要设备的安装以及通风，方便开启。

12、管汇系统

包括清水管路系统、蒸汽管路系统

清水管路系统

清水管路系统是由安全阀、调节阀、组成。

蒸汽管路系统

蒸汽管路系统由蒸汽包、阀组、安全阀、温度表、水柜加热阀组成。

13、油箱

容积：800 L

14、其它要求

配有Φ1″×20 M的耐高温、高压蒸汽软管一根；

所有线路、控制柜、仪表盘、电路设备均有防摩擦措施；

锅炉、温度、水泵压力均有机械式表显示；

所有的油、水、气、电、等管路排列整齐布局合理，外形美观，便于检查、清理和维修。
